توضیحات

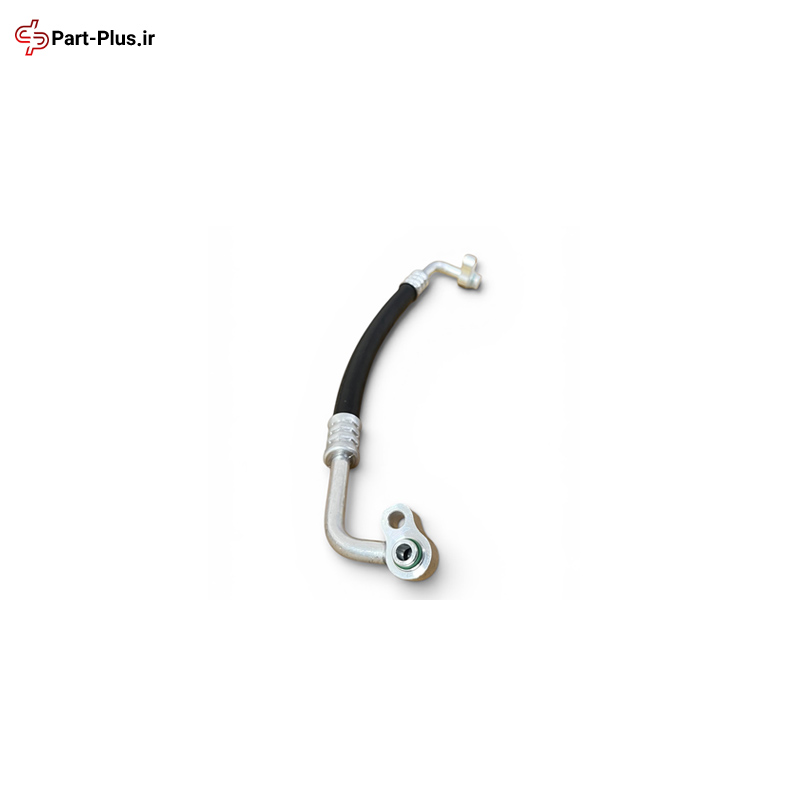

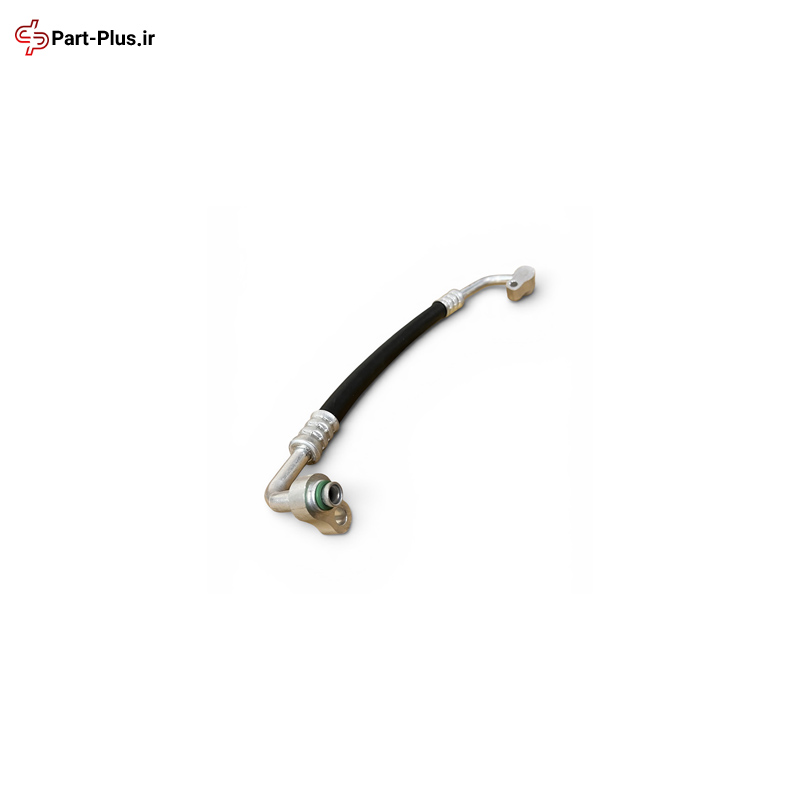

شلنگ کولر جک J5 اتومات از کندانسور به کمپرسور یکی از قطعات ارتباطی مدار تهویه مطبوع خودرو است که کمپرسور کولر را به کندانسور متصل میکند. در سیکل استاندارد کولر، گاز مبرد پرفشار و داغ از کمپرسور به سمت کندانسور حرکت میکند؛ بنابراین این قطعه معمولاً در گروه شلنگ فشار قوی یا شلنگ کمپرسور به کندانسور جک J5 اتومات قرار میگیرد.
این شلنگ از بخش لاستیکی چندلایه، لولههای فلزی فرمدادهشده و اتصالات پرسشده تشکیل میشود. طراحی دقیق آن باعث میشود فشار مبرد، حرارت محفظه موتور و لرزش کمپرسور را تحمل کند. هرگونه نشتی یا تغییر شکل در این قطعه میتواند موجب کاهش گاز کولر و افت سرمای کابین شود.
مشخصات فنی شلنگ کولر جک J5 اتومات
| ویژگی | توضیحات |
|---|---|
| نام قطعه | شلنگ کولر کندانسور به کمپرسور |
| خودرو سازگار | جک J5 اتومات |
| مسیر اتصال | بین کمپرسور کولر و کندانسور |
| نوع مدار | مسیر فشار بالا |
| وظیفه اصلی | انتقال مبرد فشرده میان کمپرسور و کندانسور |
| ساختار قطعه | ترکیب شلنگ انعطافپذیر و لوله فلزی |
| جنس شلنگ | لاستیک چندلایه مقاوم به فشار، روغن و حرارت |
| جنس اتصالات | آلیاژ فلزی مقاوم در برابر خوردگی |
| نوع آببندی | اتصال پیچشونده با اورینگ مخصوص کولر |
| سیستم مرتبط | کمپرسور، کندانسور و مدار تهویه مطبوع |
وظیفه شلنگ کمپرسور به کندانسور
کمپرسور، گاز مبرد را متراکم کرده و با فشار و دمای بالا به سمت کندانسور میفرستد. این شلنگ مسیر انتقال مبرد میان دو قطعه را فراهم میکند. مبرد پس از ورود به کندانسور، گرمای خود را از دست داده و برای ادامه چرخه سرمایش آماده میشود.
بخش لاستیکی شلنگ، لرزش و حرکت جزئی کمپرسور را جذب میکند تا فشار مکانیکی مستقیماً به لولههای فلزی منتقل نشود. قسمتهای فلزی نیز مسیر عبور شلنگ را در محفظه موتور مشخص کرده و از تماس آن با قطعات متحرک جلوگیری میکنند.
محل قرارگیری شلنگ کولر جک J5 اتومات
این قطعه داخل محفظه موتور نصب میشود و یکی از اتصالات کمپرسور کولر را به کندانسور واقع در جلوی خودرو متصل میکند. مسیر شلنگ معمولاً از نزدیکی موتور، مجموعه رادیاتورها و فن عبور میکند.
هنگام نصب باید فاصله استاندارد شلنگ از تسمه، پولی، فن رادیاتور، منیفولد و قطعات داغ حفظ شود. تماس مداوم با این بخشها میتواند موجب ساییدگی، سوختگی یا سوراخشدن شلنگ شود.
علائم خرابی شلنگ کولر جک J5
نشانههای رایج خرابی یا نشتی این قطعه عبارتاند از:
- کاهش محسوس سرمای کولر
- خالیشدن مجدد گاز پس از شارژ
- مشاهده لکه روغنی روی شلنگ یا اتصالات
- نشتی از محل پرس لاستیک و لوله فلزی
- صدای خروج گاز از محفظه موتور
- ترکخوردگی یا پوستهشدن شلنگ
- بادکردگی بخش لاستیکی
- شکستگی یا خوردگی لوله فلزی
- قطع و وصل شدن مداوم کمپرسور
- عمل نکردن کمپرسور بر اثر کاهش فشار مبرد
وجود چربی اطراف اتصالات میتواند نشانه خروج مبرد همراه با روغن کمپرسور باشد. محل دقیق نشتی باید با دستگاه نشتیاب، تست فشار یا ماده فلورسنت بررسی شود.
چه زمانی شلنگ کولر باید تعویض شود؟
در صورت سوراخشدن، ترک عمیق، لهشدگی، بادکردگی، پوسیدگی لوله یا نشتی از محل پرس، تعویض کامل شلنگ ضروری است. اگر بدنه شلنگ سالم باشد و نشتی فقط از محل اتصال مشاهده شود، ممکن است تعویض اورینگ استاندارد کافی باشد.
پس از تعویض، مدار کولر باید وکیوم و نشتیابی شود و سپس با مقدار استاندارد مبرد و روغن مخصوص شارژ گردد. شارژ مجدد گاز بدون رفع نشتی، مشکل را بهطور موقت پنهان میکند.
عوامل خرابی شلنگ کولر
مهمترین عوامل خرابی شلنگ کولر جک J5 اتومات عبارتاند از:
- فرسودگی طبیعی لاستیک
- حرارت زیاد محفظه موتور
- فشار بیش از حد مدار کولر
- خرابی فن یا گرفتگی کندانسور
- تماس شلنگ با قطعات داغ یا متحرک
- لرزش غیرعادی کمپرسور
- ضربه یا تصادف از قسمت جلو
- نصب اشتباه یا پیچخوردگی شلنگ
- استفاده از اورینگ نامناسب
- باز و بسته کردن غیراصولی اتصالات
