توضیحات

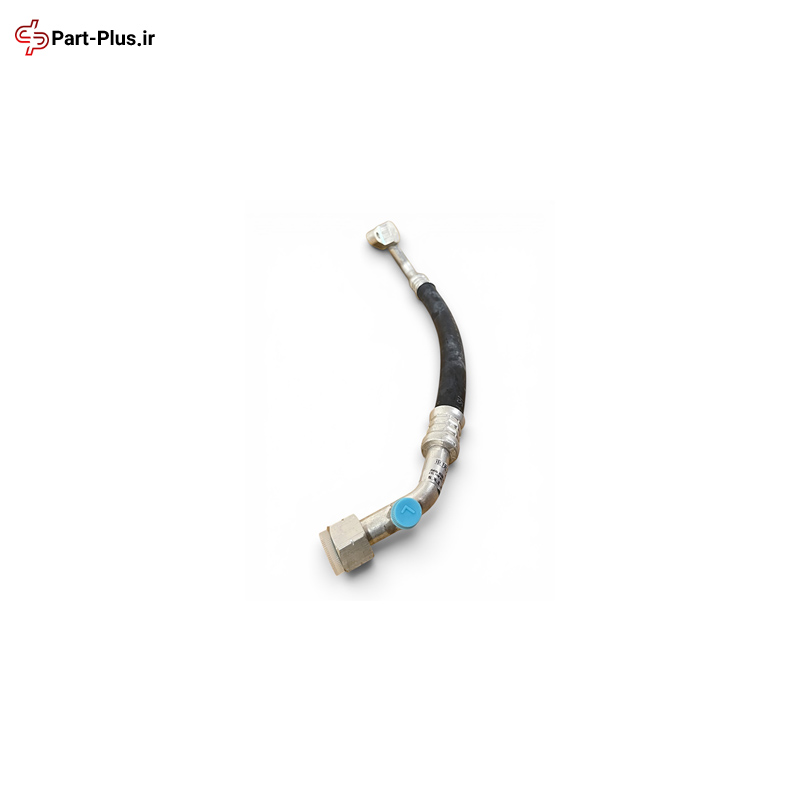

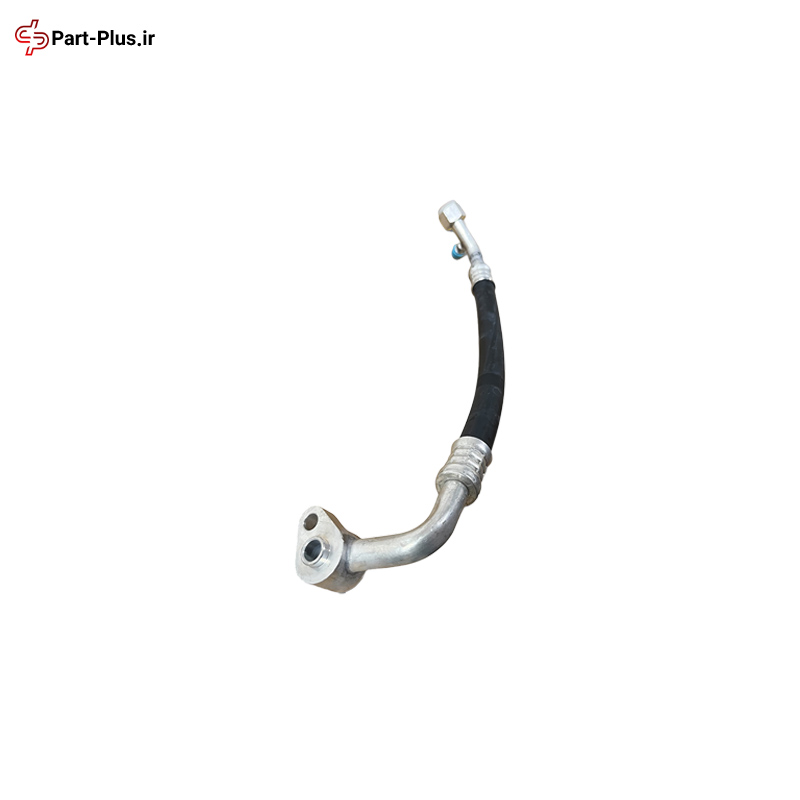

شلنگ کولر کوتاه لیفان X50 از اواپراتور به کمپرسور یکی از قطعات مسیر کمفشار سیستم تهویه مطبوع خودرو است. این شلنگ، گاز مبرد کمفشار را پس از خروج از اواپراتور به ورودی کمپرسور منتقل میکند تا مبرد دوباره فشرده شده و چرخه سرمایش ادامه پیدا کند.
این قطعه با نامهای شلنگ مکش کولر لیفان X50، شلنگ فشار پایین کولر، شلنگ اواپراتور به کمپرسور و شلنگ برگشت کولر لیفان X50 نیز شناخته میشود. سلامت بخش لاستیکی، لولههای فلزی، اتصالات و محل پرس شلنگ برای جلوگیری از نشتی گاز و روغن کمپرسور اهمیت زیادی دارد.
مشخصات فنی شلنگ کولر کوتاه لیفان X50
| ویژگی | توضیحات |
|---|---|
| نام قطعه | شلنگ کوتاه کولر اواپراتور به کمپرسور |
| خودرو سازگار | لیفان X50 |
| مسیر نصب | از خروجی اواپراتور به ورودی کمپرسور |
| نوع مسیر | کمفشار یا مکش |
| وظیفه اصلی | انتقال مبرد کمفشار به کمپرسور |
| ساختار قطعه | ترکیب شلنگ لاستیکی و لوله فلزی |
| جنس بخش انعطافپذیر | لاستیک چندلایه مقاوم در برابر مبرد و روغن |
| جنس اتصالات | آلیاژ فلزی مقاوم در برابر خوردگی |
| نوع آببندی | اتصال پیچشونده با اورینگ مخصوص کولر |
| سیستم مرتبط | اواپراتور، کمپرسور و مدار تهویه مطبوع |
وظیفه شلنگ اواپراتور به کمپرسور
مبرد پس از جذب گرمای داخل کابین، از اواپراتور خارج شده و از طریق این شلنگ به کمپرسور بازمیگردد. کمپرسور سپس مبرد را فشرده کرده و به بخش پرفشار مدار هدایت میکند.
بخش انعطافپذیر شلنگ، لرزش کمپرسور و حرکت جزئی موتور را جذب میکند. این ویژگی از وارد شدن تنش به اتصالات اواپراتور، کمپرسور و لولههای فلزی جلوگیری میکند.
نشتی در شلنگ مکش میتواند باعث کاهش مقدار مبرد، افت سرمای کولر و اختلال در روغنکاری کمپرسور شود. ادامه استفاده از کولر در این وضعیت احتمال آسیب دیدن کمپرسور را افزایش میدهد.
محل قرارگیری شلنگ کولر کوتاه لیفان X50
این قطعه داخل محفظه موتور نصب میشود و لوله خروجی اواپراتور در نزدیکی دیواره انتهایی موتور را به ورودی کمپرسور کولر متصل میکند.
در زمان نصب باید شلنگ از تسمهها، پولیها، فن، منیفولد و قطعات داغ فاصله داشته باشد. تماس یا ساییدگی مداوم با این اجزا میتواند موجب سوراخ شدن یا ترک خوردن شلنگ شود.
علائم خرابی شلنگ کولر کوتاه
مهمترین نشانههای خرابی یا نشتی این قطعه عبارتاند از:
- کاهش سرمای کولر
- خالی شدن مکرر گاز کولر
- مشاهده آثار روغن یا چربی روی شلنگ
- نشتی از محل پرس شلنگ و لوله فلزی
- ترکخوردگی یا پوستهشدن لاستیک
- لهشدگی یا تغییر شکل لوله
- صدای خروج گاز از محل اتصال
- یخزدگی غیرعادی بخشی از شلنگ
- قطع و وصل شدن مکرر کمپرسور
- عمل نکردن کمپرسور به دلیل افت فشار مدار
وجود لکه روغنی اطراف اتصالات میتواند نشانه خروج مبرد همراه با روغن کمپرسور باشد. تشخیص محل دقیق نشتی باید با تست فشار، دستگاه نشتیاب یا ماده فلورسنت انجام شود.
چه زمانی شلنگ کولر باید تعویض شود؟
در صورت سوراخشدن، ترک عمیق، پوسیدگی، بادکردگی، لهشدگی یا نشتی از محل پرس، تعویض کامل شلنگ ضروری است. اگر بدنه قطعه سالم باشد و نشتی فقط از محل اتصال ایجاد شده باشد، ممکن است تعویض اورینگ استاندارد کافی باشد.
پس از تعویض شلنگ، مدار کولر باید وکیوم و نشتیابی شود. سپس مقدار استاندارد گاز مبرد و روغن مخصوص کمپرسور به سیستم اضافه شود. شارژ گاز بدون رفع نشتی، مشکل را فقط برای مدت کوتاهی برطرف میکند.
عوامل خرابی شلنگ مکش کولر
مهمترین عوامل خرابی شلنگ کولر کوتاه لیفان X50 شامل موارد زیر است:
- فرسودگی طبیعی لاستیک
- حرارت بالای محفظه موتور
- تماس با قطعات داغ یا متحرک
- لرزش بیش از حد کمپرسور
- نصب نادرست یا پیچخوردگی شلنگ
- استفاده از اورینگ نامناسب
- ضربه هنگام تعمیر موتور
- باز و بسته کردن غیراصولی اتصالات
- فشار غیرعادی در مدار کولر
- استفاده از قطعه بیکیفیت
